Kako odabrati dijelove dizala, unutrašnjost kabine i sustave dizala

Zašto odabir sustava dizala počinje tehničkim podacima, a ne nagađanjem

Odabir vertikalnog transportnog sustava rijetko je jedna odluka. To je lanac manjih tehničkih izbora koji zajedno određuju udobnost vožnje, vijek trajanja i dugoročne operativne troškove. Vlasnici zgrada i upravitelji objekata često počinju gledanjem završnih obrada kabine ili stilova vrata, ali mehanizam iza kabine, vrsta pogona, dubina jame i raspored održavanja su ono što zapravo odlučuje o tome hoće li dizalo dobro funkcionirati sljedećih dvadeset godina.

Ovaj vodič prolazi kroz praktičnu stranu te odluke: kako dijelovi dizala i interijeri kabina su navedeni, kako a strojarnica putničko dizalo razlikuje se od dizajna bez strojarnice, što tehnički list treba sadržavati i kako ugovor o održavanju štiti investiciju nakon završetka instalacije.

Vrste mehanizama Komponente kabine Planiranje održavanja Tehnički podaci

Razumijevanje vrsta mehanizama za podizanje prije nego što navedete bilo što drugo

Svaki projekt dizala počinje odlukom o mehanizmu, jer on diktira dubinu okna, zahtjeve strojarnice, potrošnju energije i kvalitetu vožnje. Tri konfiguracije dominiraju niskim i srednjim zgradama: hidraulički sustavi s užetom, hidraulički sustavi bez rupa i vučni sustavi bez strojarnice (MRL).

Hidraulično dizalo s užetom

Hidraulično dizalo s užetom koristi hidraulički klip povezan sustavom užadi i užadi, što smanjuje potrebnu duljinu klipa u usporedbi s hidrauličkim dizajnom s izravnim klipom. To ga čini prikladnim za zgrade s ograničenom dubinom jame, obično za pet do sedam katova s umjerenim zahtjevima za brzinom.

Hidraulički lift bez rupa

Hidraulički lift bez rupa postavlja dvostruke teleskopske cilindre uz kabinu umjesto bušenja duboke rupe u tlo za jedan klip. Time se izbjegava iskopavanje tla i ispitivanje tla, što skraćuje vrijeme ugradnje u projektima rekonstrukcije gdje je bunar ispod nivoa nepraktičan.

Tehnologija bez strojarnice (MRL).

MRL sustavi integriraju kompaktni stroj bez zupčanika u samu dizalicu, potpuno eliminirajući namjensku strojarnicu. Ovo oslobađa prostor na krovu ili u podrumu i smanjuje otisak zgrade posvećen okomitom transportu, dok obično nudi glađe krivulje ubrzanja od hidrauličkih alternativa.

Tok odabira mehanizma

Što tehnički list dizala zapravo treba sadržavati

List s tehničkim podacima je referentni dokument koji instalateri, inspektori i tehničari za održavanje koriste tijekom životnog vijeka opreme. Polja koja nedostaju uzrokuju kašnjenja tijekom puštanja u pogon i komplikacije tijekom jamstvenih zahtjeva, tako da kompletan list treba specificirati nazivno opterećenje, nazivnu brzinu, visinu kretanja, vrstu vrata, sustav upravljanja i lokaciju stroja.

Parametar	Užeta hidraulika	Hidraulika bez rupa	MRL trakcija
Tipično nazivno opterećenje	630 do 1150 kg	450 do 1000 kg	630 do 1600 kg
Tipična brzina	0,4 do 1,0 m/s	0,3 do 0,6 m/s	1,0 do 2,5 m/s
Maksimalni praktični podovi	7	6	20 plus
Potrebna strojarnica	Da, kompaktan	Da, kompaktan	br

Tipična maksimalna visina kretanja prema mehanizmu

Dijelovi dizala i unutrašnjost kabine: odakle zapravo dolazi kvaliteta vožnje

Putnici o dizalu ocjenjuju gotovo isključivo prema kabini, ali kvaliteta kabine ovisi o komponentama koje većina vozača nikad ne vidi. Vodilice, odbojnici, pogoni vrata i komponente ovjesa određuju hoće li vožnja biti glatka ili će proizvoditi vibracije i buku. Unutrašnjost kabine zatim se gradi na tom mehaničkom temelju sa zidnim pločama, podovima, stropnom rasvjetom i sustavima rukohvata koji moraju izdržati godine svakodnevnog kontakta.

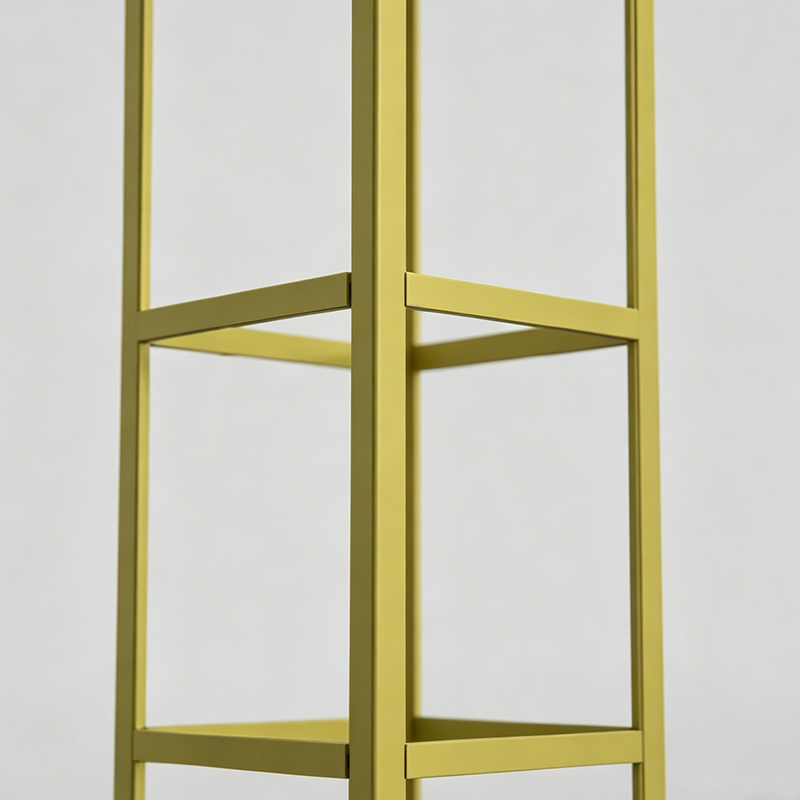

Elevator parts and cabin interior components

Prilikom specificiranja komponente interijera kabine , tri su čimbenika najvažnija za dugotrajnu izvedbu: otpornost materijala ploče na grebanje, ocjena radnog ciklusa motora vrata i mogućnost servisiranja sklopova vodilice. Kabina koja izgleda vrhunsko na dan ugradnje, ali koristi komponente vrata s niskim ciklusom, pokazat će istrošenost unutar prvih osamnaest mjeseci teške uporabe.

150000 Tipična ocjena ciklusa vrata

8 do 10 god Prosječni interval osvježavanja interijera

3 mm Uobičajena debljina ploče

Unutrašnjost kabine često se mijenja dva ili tri puta tijekom mehaničkog životnog vijeka dizala, što znači da sustave ploča treba odabrati radi lakše zamjene, a ne samo zbog početnog izgleda.

Putničko dizalo u strojarnici: kada namjenska strojarnica još uvijek ima smisla

Unatoč porastu MRL sustava, a strojarnica putničko dizalo ostaje poželjan izbor za komercijalne zgrade s velikim prometom i više strukture gdje strojevi s zupčanicima ili bez zupčanika imaju koristi od namjenske ventilacije, lakšeg pristupa za velike remonte i pojednostavljenih postupaka zamjene užadi.

Machine room passenger elevator installation

Odvojena strojarnica također izolira radnu buku i toplinu od okupiranih katova, što je važno u zgradama s penthouse jedinicama ili krovnim prostorima za udobnost izravno iznad dizalice. Tehničari održavanja općenito izvještavaju o kraćim vremenima dijagnostike u konfiguracijama strojarnice jer pristup kontroleru, pregled kočnica i provjere napetosti užeta ne zahtijevaju rad unutar ograničenog prostora dizalice.

Vrsta zgrade	Preporučena konfiguracija	Tipična brzina Range
Uredski toranj	Strojna soba, bez mjenjača	2,0 do 6,0 m/s
Srednja stambena zgrada	MRL ili strojarnica	1,0 do 2,0 m/s
Retrofit Low-Rise	Hidraulika bez rupa	0,3 do 0,6 m/s

Specifikacije stambenog dizala: Usklađivanje mehanizma s domom

Stambeni projekti rijetko trebaju brzinu ili kapacitet komercijalnih sustava, ali oni nose vlastita ograničenja: ograničeni otisak okna, strogu toleranciju buke za susjedne spavaće sobe i niže radne cikluse koji mijenjaju koji mehanizam nudi najbolju vrijednost. Hidraulička jedinica bez rupa često odgovara naknadnoj opremi bez postojeće jame, dok MRL jedinica odgovara novoj konstrukciji gdje se od samog početka planira kompaktna dizalica.

Usporedba vrsta mehanizama prema ključnim kriterijima

Sklapanje ugovora o održavanju koji zapravo sprječava zastoje

Ugovor o održavanju dizala treba navesti učestalost posjeta, vrijeme odgovora za pozive, pokrivenost dijelovima i format izvješća. Ugovori koji jamče samo mjesečni posjet bez definiranja vremena odgovora na kvarove ostavljaju zgrade izložene tijekom sati koji su najvažniji, kao što su vikendi useljenja ili vršna razdoblja putovanja na posao.

Ugovori o potpunom održavanju, koji uključuju pokrivanje dijelova i rada, općenito smanjuju neplanirane zastoje u usporedbi s vremenskim i materijalnim aranžmanima, jer pružatelj usluga ima izravan financijski poticaj da uhvati trošenje prije kvara, a ne nakon njega.

Neplanirani zastoji pod različitim vrstama ugovora

Dobro strukturiran ugovor o održavanju najlakše je ocijeniti usporedbom zajamčenog vremena odgovora, a ne samo učestalosti posjeta, jer je vrijeme odgovora ono što određuje koliko dugo stanari čekaju tijekom stvarnog kvara.

Redovno održavanje dizala: Što se provjerava i koliko često

Zadaci rutinskog održavanja uključuju dnevne operativne provjere, mjesečne mehaničke preglede i godišnje preglede cijelog sustava. Tehničari obično troše najveći dio zakazanog posjeta na testiranje sustava vrata i provjeru sigurnosnih uređaja, budući da ove komponente imaju najveći broj ciklusa od bilo kojeg dijela na dizalu.

Uobičajena raspodjela vremena tijekom zakazanog posjeta

Testirajte senzore za okretanje vrata i silu zatvaranja pri svakom planiranom posjetu
Provjerite zahvat regulatora i sigurnosne kočnice na tromjesečnoj osnovi
Mjesečno provjeravajte napetost i podmazivanje užeta kako biste spriječili neravnomjerno trošenje
Provjerite komunikacijske sustave i rasvjetu za hitne slučajeve pri svakom posjetu
Pregledajte zapisnike pogrešaka kontrolera kako biste rano uhvatili kvarove u razvoju

Jedan pored drugog: Biranje između tri uobičajena mehanizma

Faktor	Užeta hidraulika	Hidraulika bez rupa	MRL trakcija
Najbolje za	Niska, umjerena jama	Nadogradnja bez jame	Novogradnja, viša mjesta
Korištenje energije	Umjereno	Umjereno	Niže
Glatkoća vožnje	dobro	dobro	Izvrsno
Prostorna učinkovitost	Umjereno	viši	Najviša

Ne postoji univerzalni pobjednik među ove tri konfiguracije. Pravi izbor ovisi o broju katova, dostupnoj jami i visini, očekivanom opsegu prometa i je li projekt nova gradnja ili rekonstrukcija postojećeg okna.

Često postavljana pitanja

P1: Koja je glavna razlika između hidrauličnog dizala s užetom i hidrauličnog dizala bez rupa?

Hidraulično dizalo s užetom koristi sustav užeta i kotura za višestruki hod klipa iz podzemnog cilindra, dok hidraulično dizalo bez rupa koristi dvostruke cilindre montirane uz kabinu tako da nije potrebno podzemno bušenje.

P2: Koliko često treba održavati stambeno dizalo?

Većina stambenih sustava servisira se prema tromjesečnom do polugodišnjem rasporedu, iako domovi s velikom upotrebom ili višeobiteljske zgrade često prelaze na mjesečne posjete kako bi uskladili veći broj ciklusa vrata.

P3: Košta li ugradnja putničkog dizala u strojarnici više od MRL sustava?

Početni troškovi instalacije često su usporedivi, ali konfiguracija strojarnice dodaje troškove raspodjele prostora za samu prostoriju, dok MRL sustav štedi taj otisak na račun malo ograničenijeg pristupa tijekom većeg rada na stroju.

P4: Što bi trebalo biti uključeno u svaki ugovor o održavanju dizala?

Ugovor bi trebao minimalno definirati učestalost posjeta, zajamčeno vrijeme odgovora na kvar, opseg pokrivenosti dijelovima i radnom snagom te format izvješća koji dokumentira svaku inspekciju radi evidencije usklađenosti.

P5: Može li se unutrašnjost kabine nadograditi bez zamjene mehanizma dizala?

Da, paneli kabine, podovi, rasvjeta i uređaji obično se mogu zamijeniti neovisno o pogonskom sustavu, zbog čega mnoge zgrade osvježavaju interijere u kraćem ciklusu nego mehaničke komponente.
